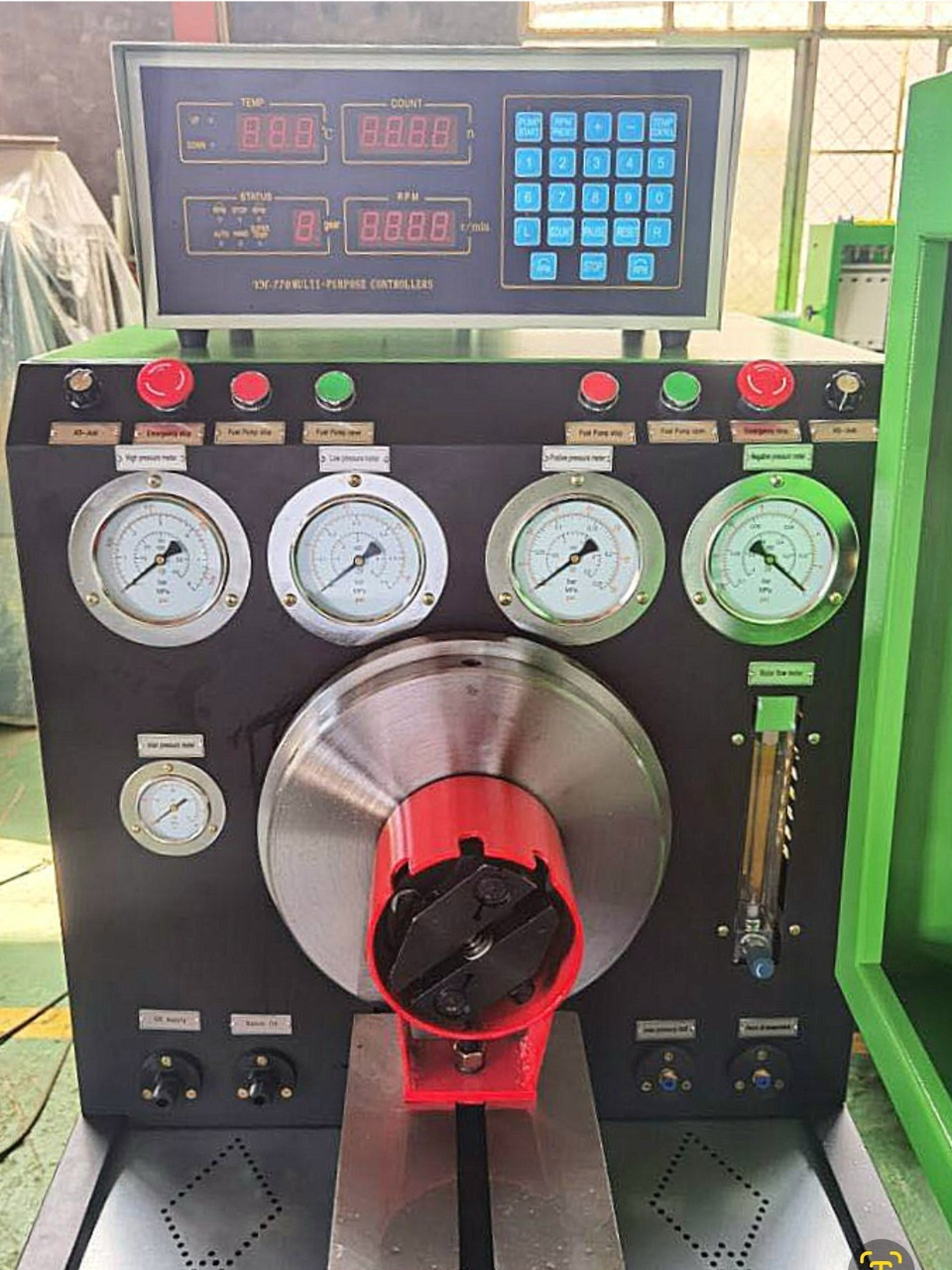

Стенд для випробування ПНВТ 12PSB

Стенд для випробування ПНВТ 12PSB

Підтримує регулювання до 8 секцій.

! Є можливість вибрати при замовлнні:

КОЛІР та КОМПЛЕКТАЦІЮ стенда!

На 12PSB-mini можливий ремонт ПНВТ будь-якої техніки: легкових автомобілів, вантажних автомобілів та тягачів, самоскидів, спецтехніки, сільгоспмашин та тракторів.

Випробування та регулювання рядних паливних насосів високого тиску, а також ПНВТ розподільчого типу шляхом контролю наступних параметрів та характеристик:

· величина та рівномірність подачі палива секціями (продуктивність насосних секцій);

· частота обертання валу ПНВТ на момент початку дії регулятора;

· частота обертання валу ПНВТ у момент припинення подачі палива;

· тиск відкриття нагнітаючих клапанів;

· кут початку нагнітання та кінця подачі палива.

Основні функції стенда 12PSB:

· Рівномірність подачі палива секціями ПНВТ;

· Вимірювання кутів подачі палива секціями ПНВТ;

· Перевірка оперативної характеристики регулятора швидкості ПНВТ;

· Випробовування характеристик ПНВТ розподільчого типу;

· Випробування коректора з наддуву;

· Вимірювання кількості надлишкового обсягу ПНВТ розподільчого типу;

· Джерело напруги постійного струму (12/24В);

· Перевірка внутрішнього тиску ПНВТ розподільчого типу при встановлених різних швидкостях обертів;

– Станція мастила в корпусі стенду, яка призначена для забезпечення умов мастила для ПНВТ із циркуляційною системою мастила.

· Випробування ПНВТ на герметичність;

· Випробування ПНВТ (помпи), включаючи насос.

Технічні параметри:

1. Потужність двигуна: 15 кВт.
2. Напруга живлення: 380, 220 Вольт
3. Частота живлення: 50/60 Гц
4. Рівень захисту: IP54
5. Діапазон швидкостей: 0-4000 об/хв
6. Діапазон налаштування лічильника: 0-9999
7. Діапазон налаштування температури: 0-80C
8. Центральна висота приводного валу: 125 мм
9. Потужність постійного струму: 12 /24 В
10. Діаметр приводного роз’єму: 120 мм
11. Вимірювальна трубка: 45 мл, 150 мл, 260 мл
12. Кількість вимірювальних циліндрів: 8.
13. Насос подачі мастила: 10 л/хв
14. Тиск подачі мастила:

високий тиск: 0-40 бар

низький тиск: 0-4 бар
15. Об’єм масляного бака: 60 л
16. Вимірювач тиску:

низький тиск: 0-6 бар

високий тиск: 0-60 бар

внутрішній тиск: 0-16 бар

вакуум тиск: – 1 – 2,5 бар

лічильник мастила: 0-10 бар
17. Теплова потужність: 2 кВт
18. Діапазон регулювання температури: 30-65 °C
19. Розмір: 1.7m*0.82m*1.7m

Комплектація стенда 12PSB:

1. Комплект еталонних форсунок з трубками 0681343009 – 8 шт.

2. Кронштейн для встановлення рядних ПНВТ;

3. Кронштейн для встановлення рядних ПНВТ типу PE…ZW…(M); PE…Z; PE…ZV; P9 … (Z);

4. Кронштейн для встановлення рядних ПНВТ типу PE…A; P7 … (A); NP-PE…A Zexel; P7…A Fredman n/ Maier; CMS…Sigma; CNX…Sigma;

5. Кронштейн для встановлення рядних ПНВТ PEP…800; PE…B; P10 … (B);

6. Колонний притиск для насосів на накладках;

7. Кутовий кронштейн для встановлення ПНВТ фланцевого кріплення;

8. Перехідний фланець для кріплення ПНВТ PES MW; PES…A; PES…M; P7…F; EPVA; NP-PEA Zexel;

9. Перехідний фланець для кріплення ПНВТ PES…AS151/155; S 418; PES…M; VE…F…L19;

10. Змінні кільця до перехідного фланця Ø46мм EP/VA; Ø85мм PES Ø50мм – EP/VM; EP/VA; NP/VE; VE..F Ø68мм CMS Sigma; CMX Sigma; EP/VA; P7 … (A); NP-VE … A Zexel;

11. Перехідні муфти

12. Комплекти трубок високого тиску ( M14×1.5/M12×1.5×800 / M14×1.5/M12×1.5×600)

13. Установочні штуцери та накінечники для паливопроводів

14. Мірна колба 150 мл 8 шт.

15. Мірна колба 45 мл 8 шт.

16. Мірна колба 260 мл 8 шт

17 Піногасник для використання вітчизняних форсунок (ЯМЗ, КамАЗ, УТН та інших) 8шт. (пластик)
