Назва: Насос-форсунка — EUI (тип E1)

Аналоги: BEBE4C12101, RE533501, RE533608, SE501959

Застосування форсунки смарт: JOHN DEERE

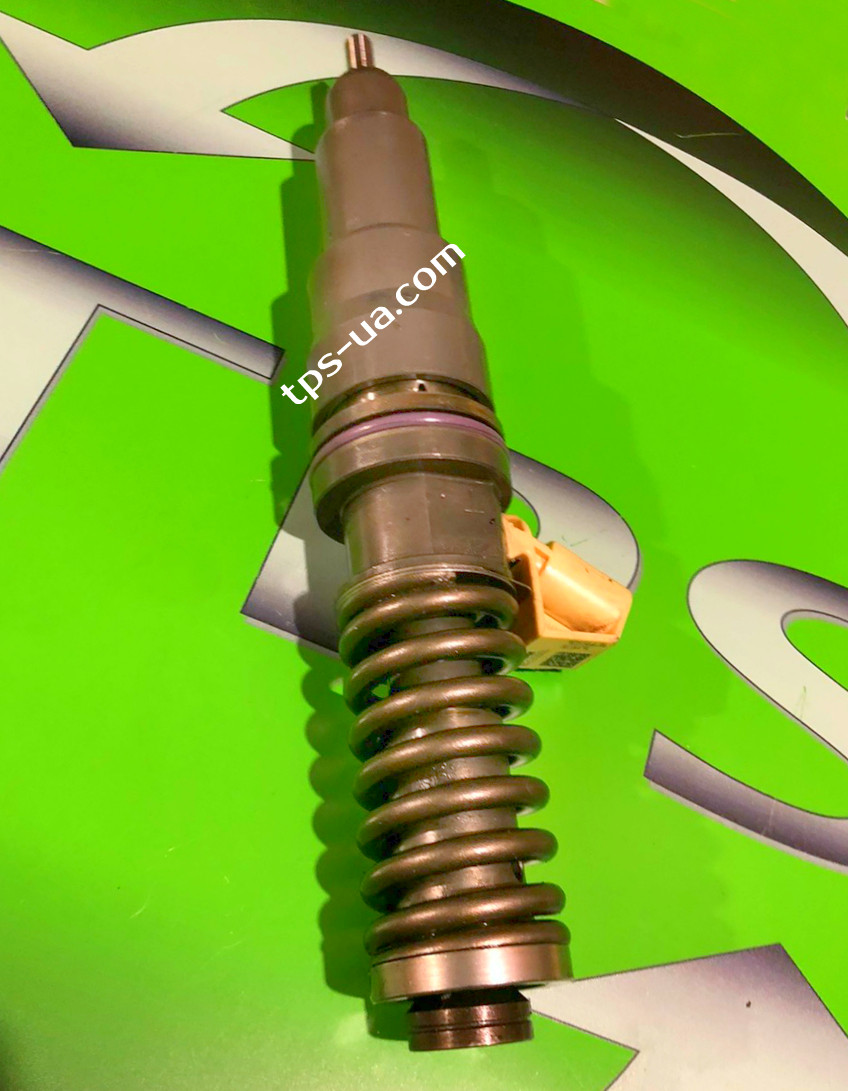

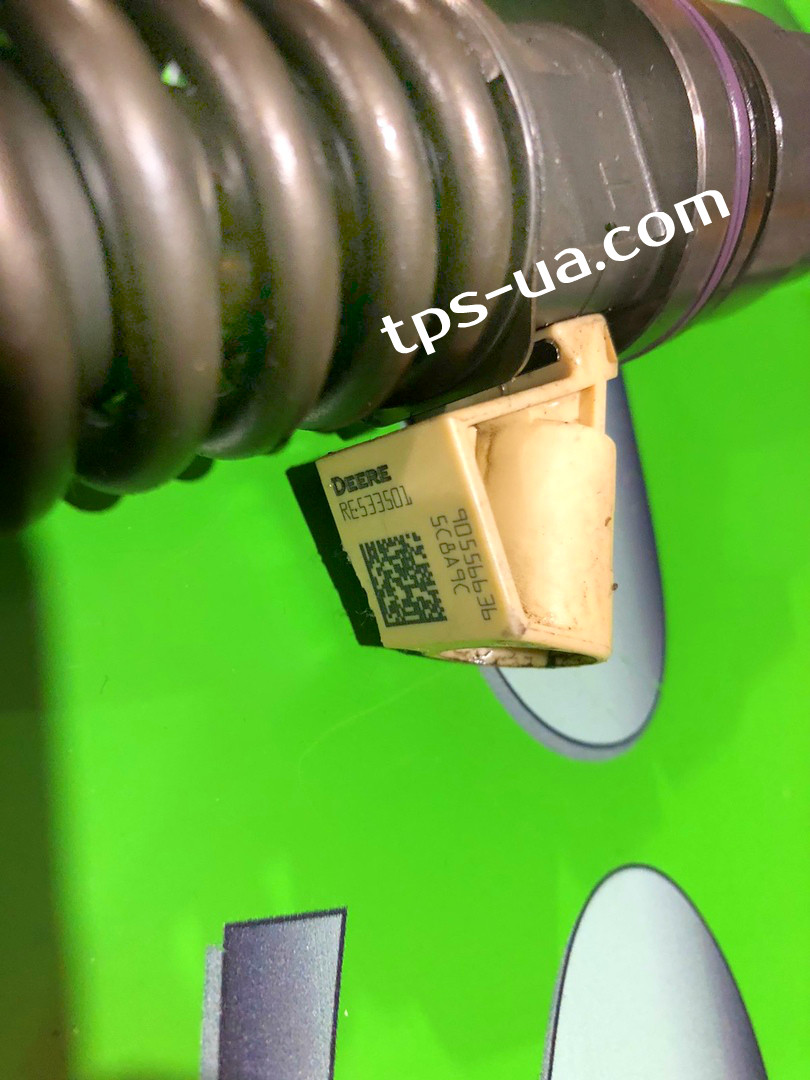

Дво-контактна насос-форсунка RE533501 належить до другого покоління й має позначення типу E1, відрізняється від першого покоління тим, що електромагнітний клапан стоїть на основному корпусі.

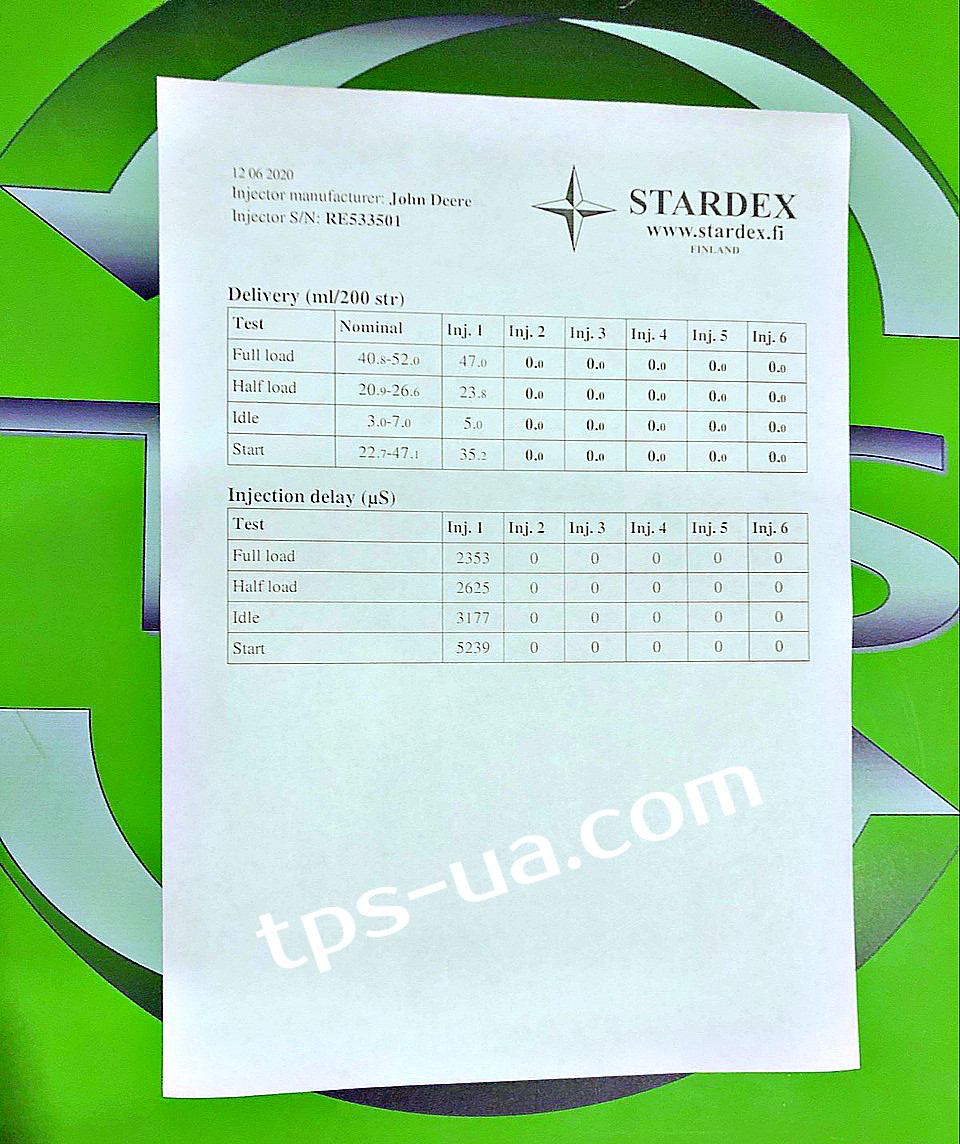

Для проведення якісної діагностики насос-форсунки цього різновиду необхідно використовувати спеціалізований стенд Hartridge AVM2PC, обладнаний додатковим обладнанням для перевірки. Після закінчення діагностики можна роздрукувати тест-план із результатами випробувань. З тест-плану буде видно, як працює електрична та гідравлічна частина насос-форсунки та розбіжності за узгодженням роботи.
Логічний імпульс (A) — Тиск (P)
Струм збудження (B) — Еталонний тиск (P1)
Підйом зливного клапана (C) — Час (T)
Тиск впорскування (D) — Час зачиняння клапана під час зливу (T3)
Підйом голки (E) — Час відкриття клапана під час зливу (T4)

На відміну від останнього покоління форсунок смарт, у цих насос-форсунках немає системи «виявлення збоїв», тому два основні параметри доводиться виводити за допомогою точніших регулювань.
1 — Час від початку керівного імпульсу до закриття клапана.
2 — Час від завершення керівного імпульсу до моменту падіння тиску на певну величину нижче пікового тиску впорскування.

Запасні частини для насос-форсунки RE533501:

Кришка захисна (Protection Sleeve) 7204-0276 на малюнку поз. 100, 1 шт.
Корпус форсунки (Cap nut) 7207-0195 на малюнку поз. 110, 1 шт.
Розпилювач (Nozzle) L242PBC на малюнку поз. 112, 1 шт.
Проміжна шина (Adaptor Plate Kit) 7135-487 на малюнку поз. 120, 1 шт.
Пружина (Spring) 7207-0070 на малюнку поз. 122, 1 шт.
Регулювальна шайба на малюнку поз. 124, 1 шт.
Проставка (Spring Chamber) Ref 7207-0490 на малюнку поз. 126, 1 шт.
Установлювальне кільце (O Ring) 7200-0053 на малюнку поз. 132, 1 шт.
Пружина (Spring) 7204-0512 на малюнку поз. 136, 1 шт.
Напрямна пружина (Spring Guide) 7204-0498 на малюнку поз. 138, 1 шт.
Стопорне кільце (C-Clip) 7204-0492 на малюнку поз. 140, 1 шт.
Подушка упорна (Thrust pad) 7204-0410 на малюнку поз. 142, 1 шт.
Гніздо наполегливе (Thrust Socket) 7204-0412 на малюнку поз. 144, 1 шт.
Кільце стопорне (Circlip) 7200-0024 на малюнку поз. 148, 1 шт.
Клапан (Actuator) 7206-0372 на малюнку поз. 302, 1 шт.
Регулювальна шайба на малюнку поз. 304, 1 шт.
Пружина (Spring) 7206-0160 на малюнку поз. 306, 1 шт.
Кільце ущільнювальне (Square Section Seal) 7200-0077 на малюнку поз. 308, 2 шт.
Кільце ущільнювальне (Backing Ring) 7204-0375 на малюнку поз. 310, 2 шт.
З’єднувач (Connector Assembly) 7204-0529 на малюнку поз. 312, 1 шт.
Кулька (Ball) 7200-0059 на малюнку поз. 314, 1 шт.
Пружинний затискач (Spring Clip) 7204-0526 на малюнку поз. 316, 1 шт.
Шайба опорна (Clip Support Washer) 7204-0506 на малюнку поз. 318, 1 шт.
